Подшипниковый узел ZGKU309-2S

Подшипниковый узел ZGKU309-2S на прикатывающие катки GASPARDO.

ZGKU 309 2S — это специальный подшипниковый узел выполненный в виде шарнира и предназначенный для установки на высоконагруженные прикатывающие катки сельхозорудий.

Подшипниковый узел ZGKU309-2S

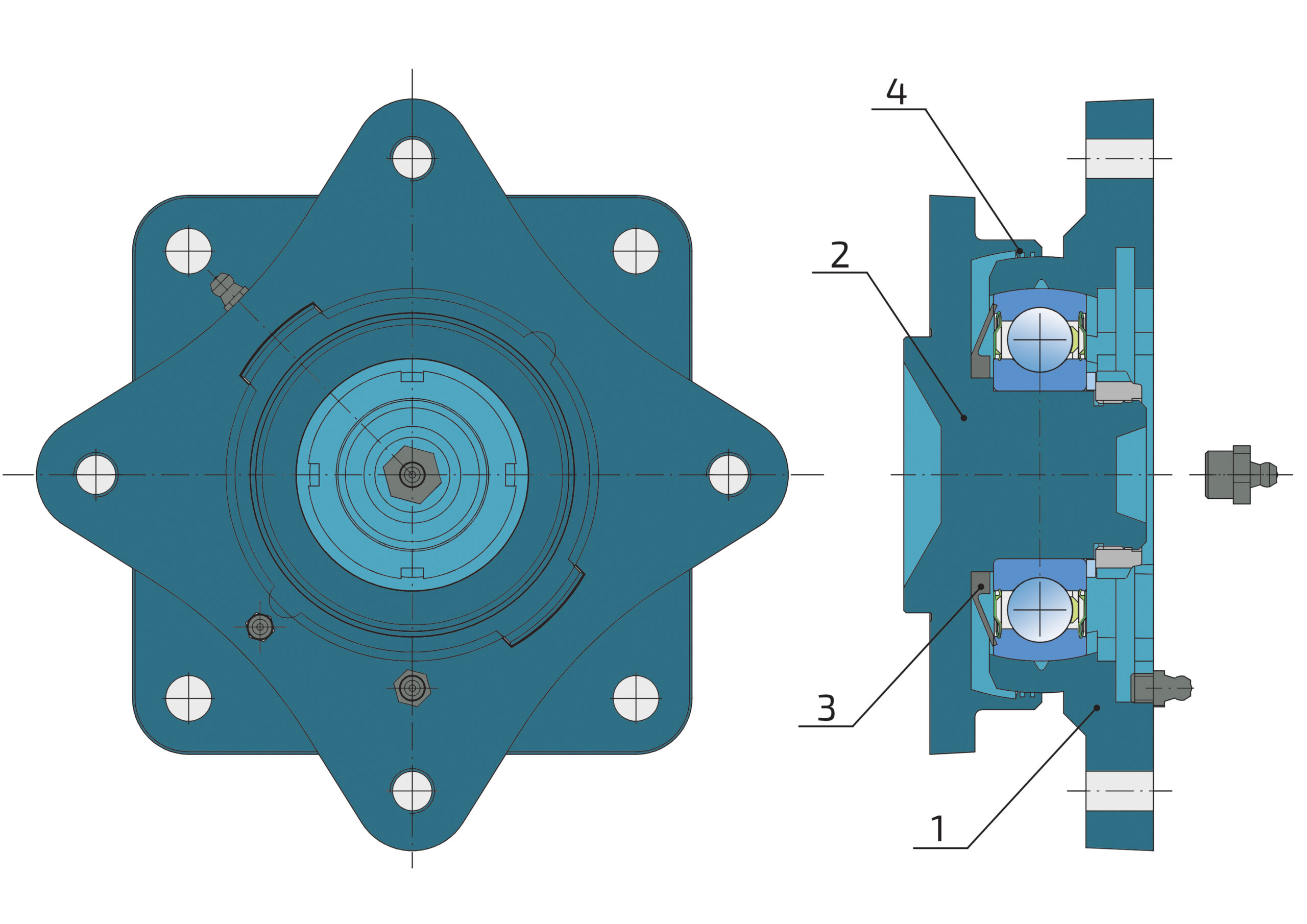

Шарнирный подшипниковый узел ZGKU 309 2S состоит из двух частей:

  • Корпус подшипника (позиция 1, смотри рисунок), фиксируемый на рамку катка. Сферическая посадка под подшипник и система подачи смазки позволяют подшипнику занимать положение в корпусе не только при статической несоосности, но и при динамической, а также проворачиваться в корпусе в случае блокировки подшипника.

Шарнирный подшипниковый узел ZGKU 309 2S

  • Вращающийся защитный фланец с осью (позиция 2, смотри рисунок). Крепится непосредственно на каток и вращается вместе с ним. Обеспечивает постоянную механическую защиту от попадания крупных частиц грязи, камней, растительных остатков, шпагата и т.д. внутрь подшипникового узла.

Шарнирный подшипниковый узел ZGKU 309 2S  Шарнирный подшипниковый узел ZGKU 309 2S

Особенности и преймущества конструкции ZGKU 309 2S

  •  Корпус и фланец выполнены из высокопрочного, ударостойкого чугуна марки ВЧ-50;
  •  Радиальный шариковый подшипник US 309 2S имеет динамическую грузоподъемность 33,2 кН, статическую грузоподъемность 21,6 кН;
  •  Сочетание прочного корпуса и мощного подшипника позволяет осуществлять работу катка в самых тяжелых агротехнических условиях;

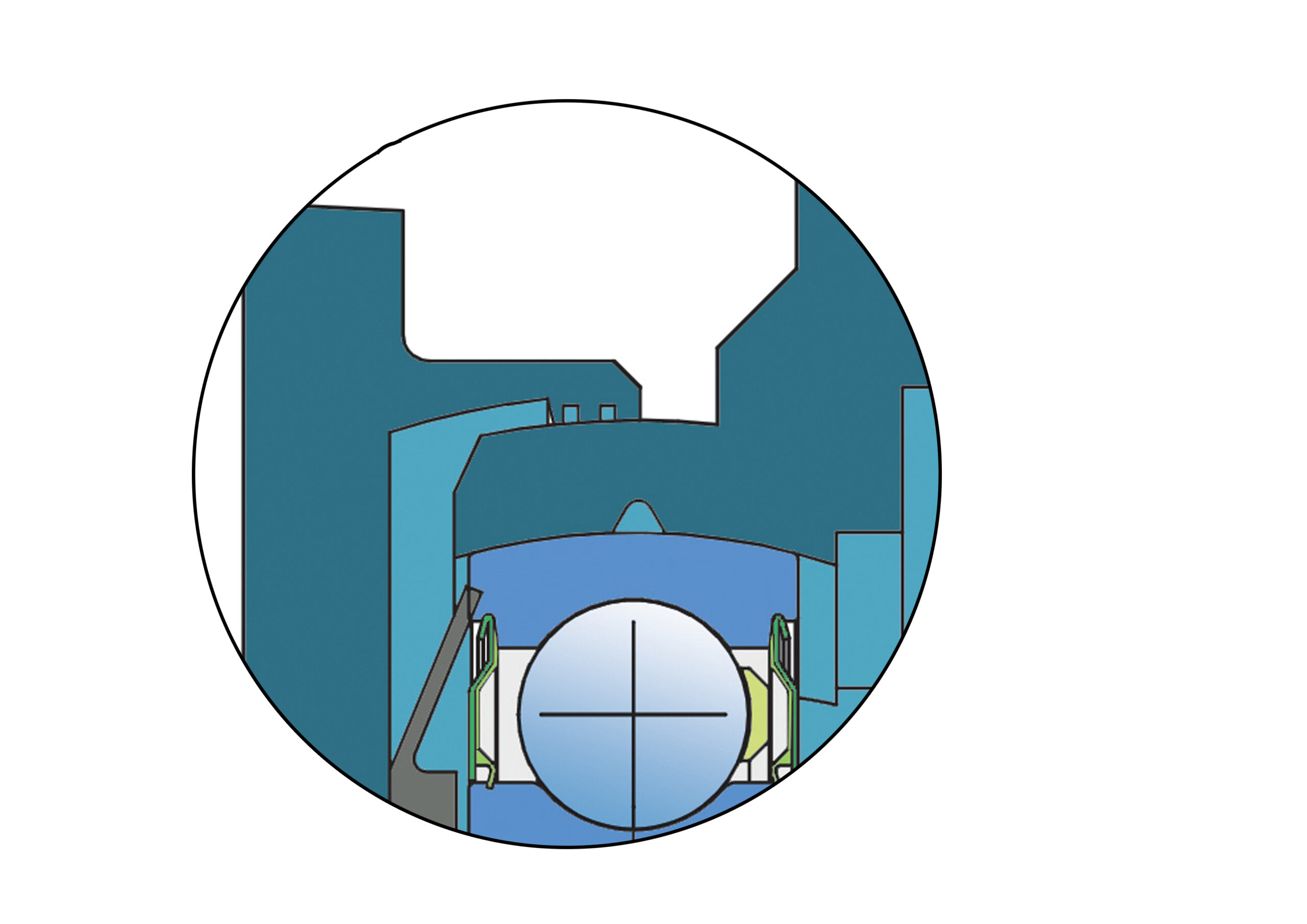

  • Механическое уплотнение обеспечивает защиту подшипника от механических повреждений камнями, комками земли, растительными остатками и прочими крупными частицами;

Подшипниковый узел ZGKU309-2S на прикатывающие катки GASPARDO

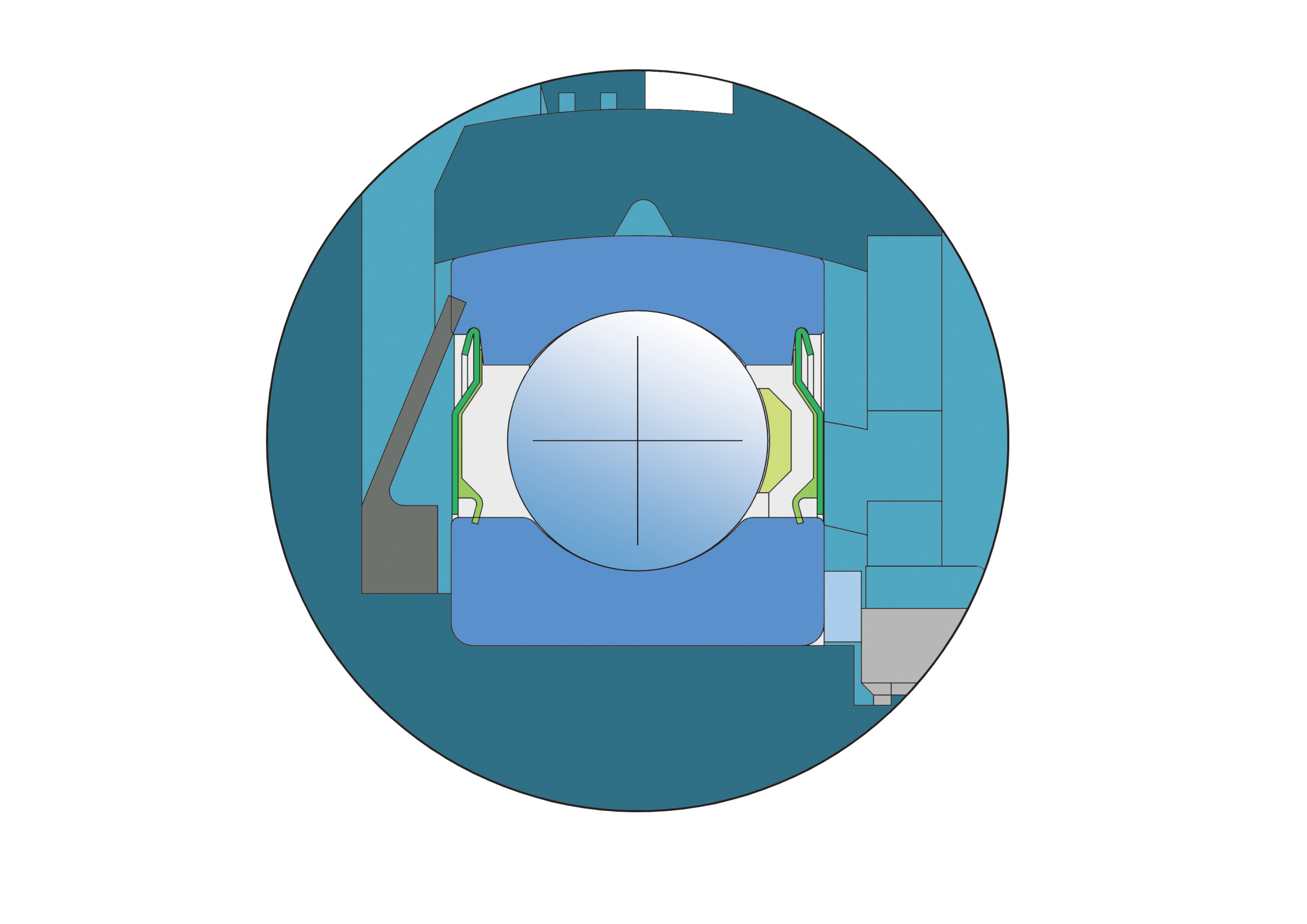

  • Применение уплотнительного резинового кольца, уплотнения 2S и заполнение всех пустот внутри опоры смазкой, полностью предотвращают проникновение крупных и мелких частиц пыли и грязи внутрь подшипника;

Подшипниковый узел ZGKU309-2S на прикатывающие катки GASPARDO

  • Конструкция подшипникового узла в виде шарнира допускает применение катка с отклонением от оси максимально на +/- 5°, что в 2 раза выше чем при использовании стандартных подшипниковых узлов. См. Рисунок.

Подшипниковый узел ZGKU309-2S Подшипниковый узел ZGKU309-2S
Таким образом, конструкция узла ZGKU 309 2S позволяет компенсировать недостатки технологии сборки и сварки при изготовлении катков, которые не позволяют выдержать допуск на центровку валов в необходимых для использования обычных стандартных подшипниковых узлов границах.
